분당정비업체에서 밋션고장으로진단받으시고.

저희업체로 최종진단을받으시려고.입고를하신

bmw520d 차량 입니다.

여러곳에서 밋션오버홀을 진단하셨다는데.

계기판에 고장경고등이 여러개가 점등합니다.

시동을off후 재시동시 정상작동을하지만

잠시후 경고등점등.밋션홀드가....

별고장이 아닐듯하여 범용진단기를사용.

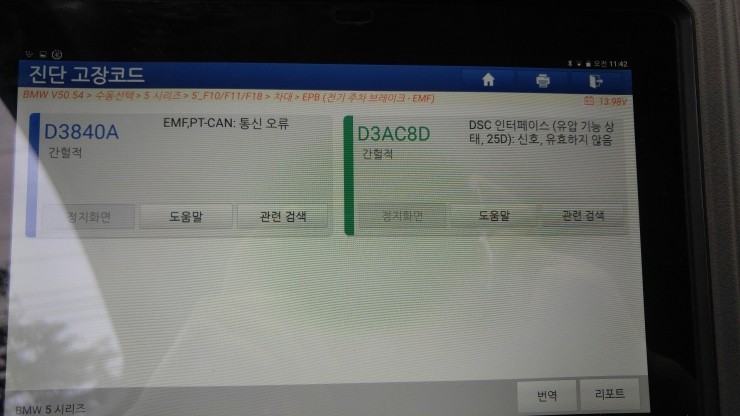

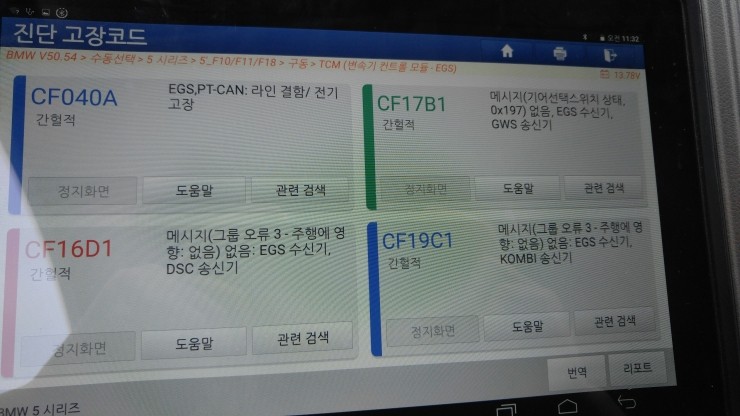

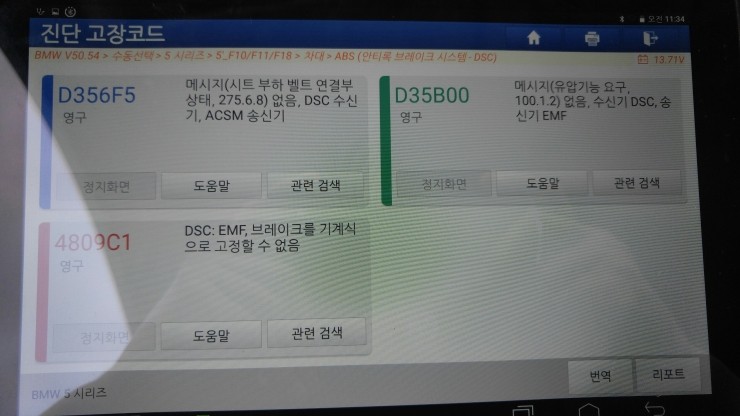

고장코드를보니.난해하게 고장코드가 나옵니다

전용장비로교체후 진단을해보니.EMF모듈에수분유입으로 모듈고장.

하지만K-can.PT-can불량은 EMF교환후 점검을 해야할듯 합니다...

파형기를연결 can-로우.하이를 파형으로점검후

고장을찿고 마무리 합니다

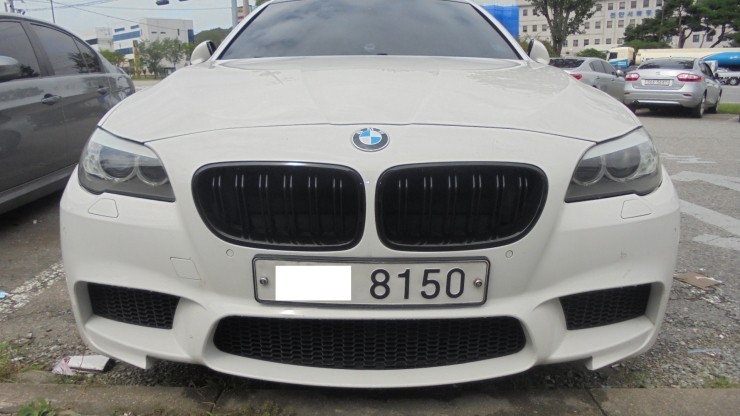

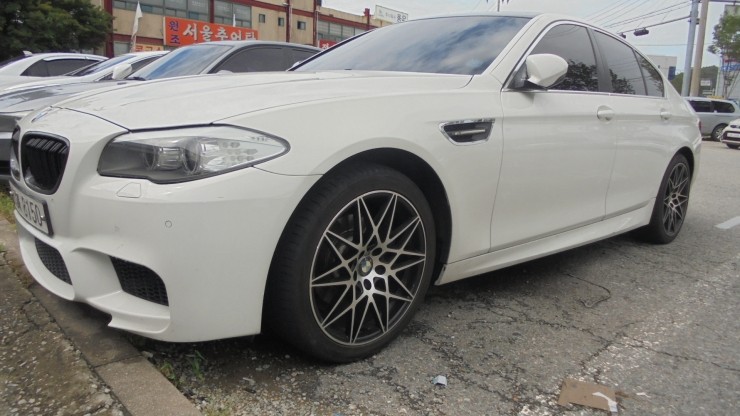

멋진bmw 520d 차량입니다

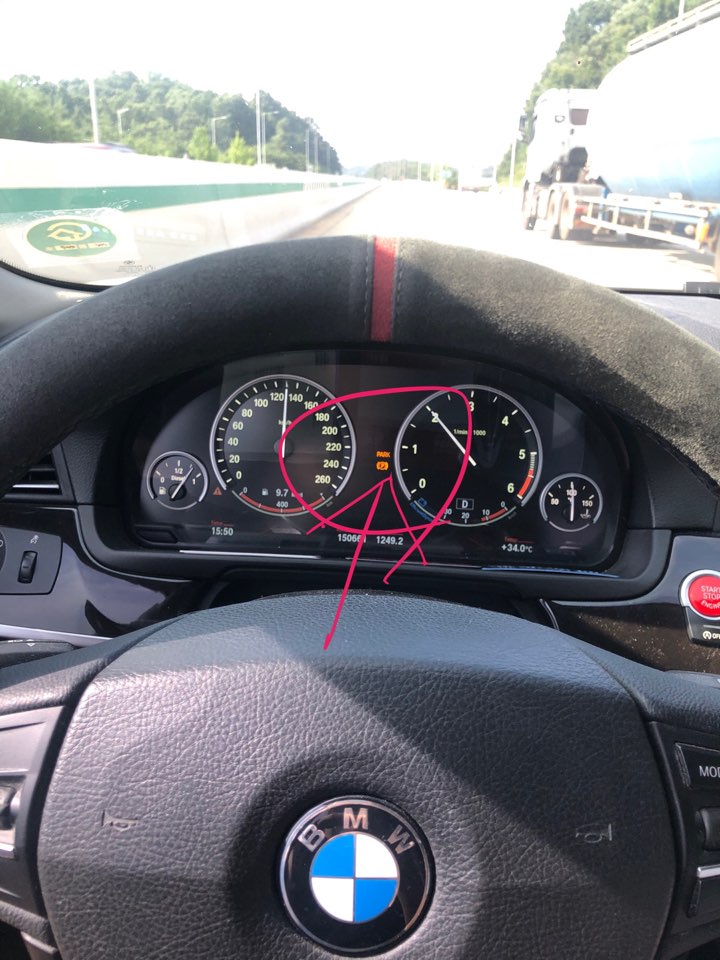

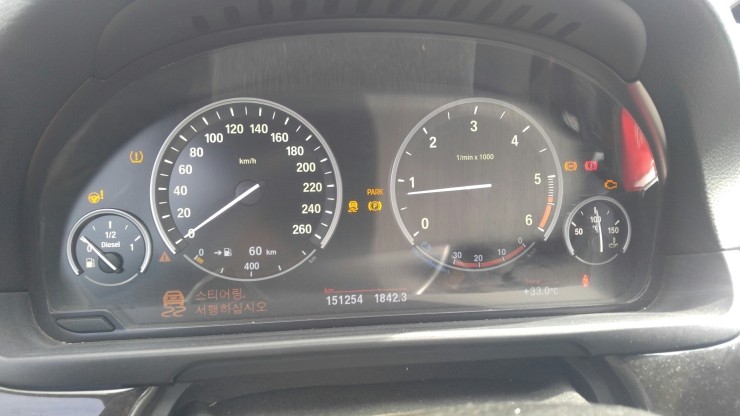

고객님이 보내주신 주행중 경고등 입니다.

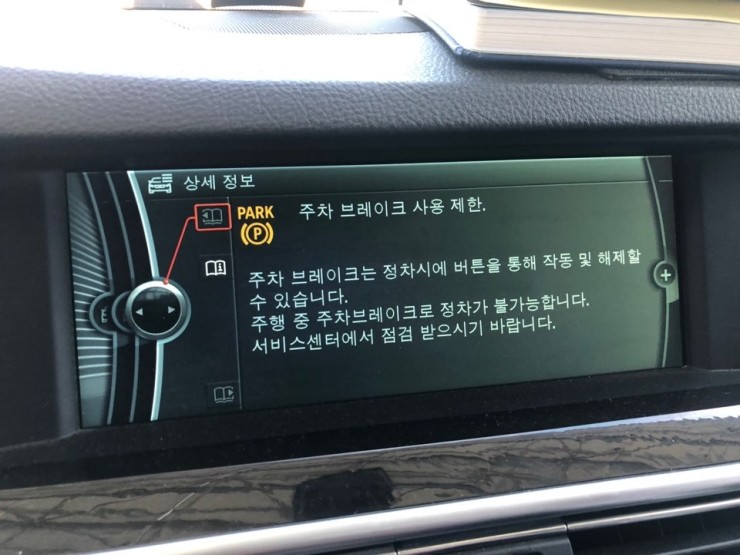

하지만 위사진처럼 갑자기 많은경고등이 발생되고

밋션은 홀드상태로 진입합니다.

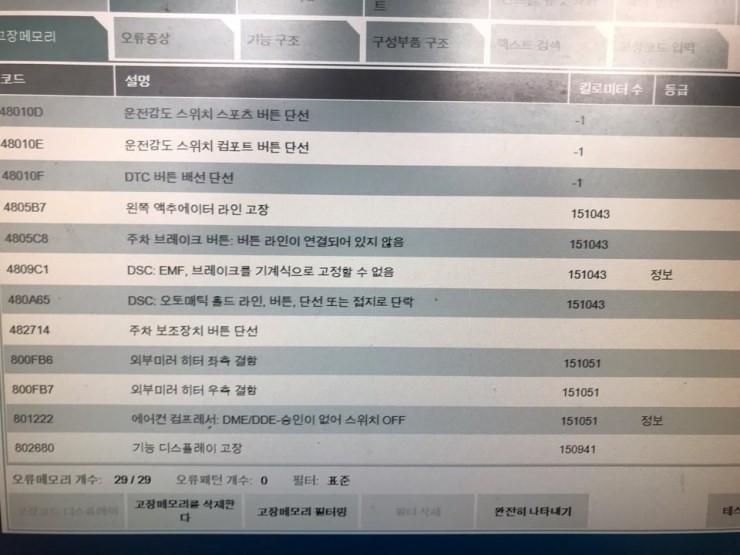

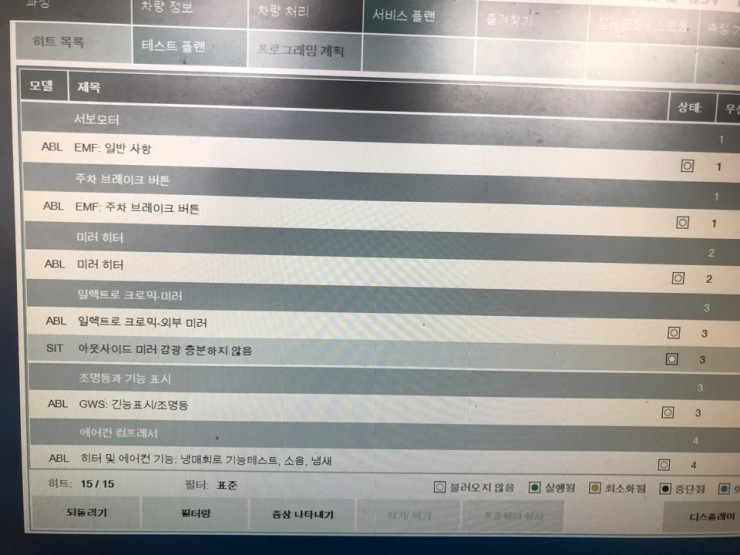

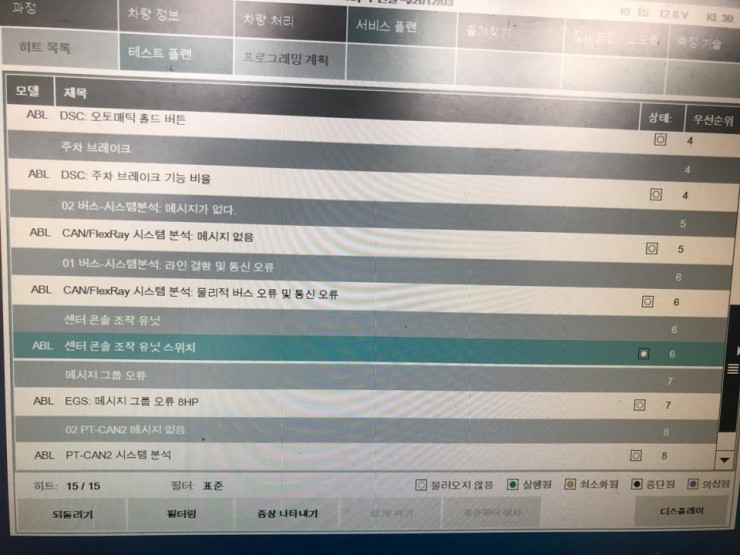

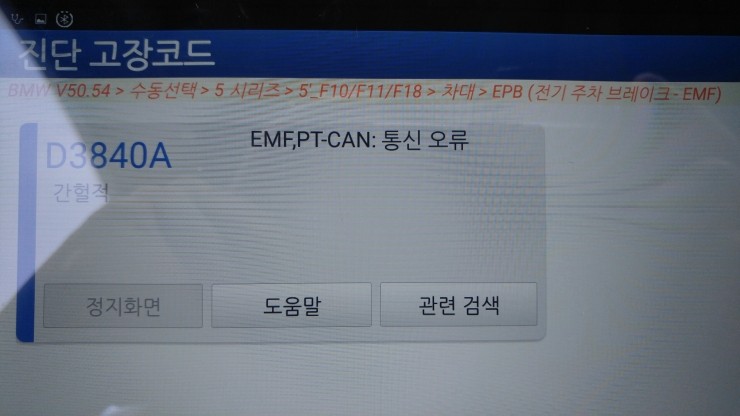

범용진단기로 진단을하지만 자세한내용을보기에는 한계가있어 전용장비로 교체하여 디테일한 진단을 합니다

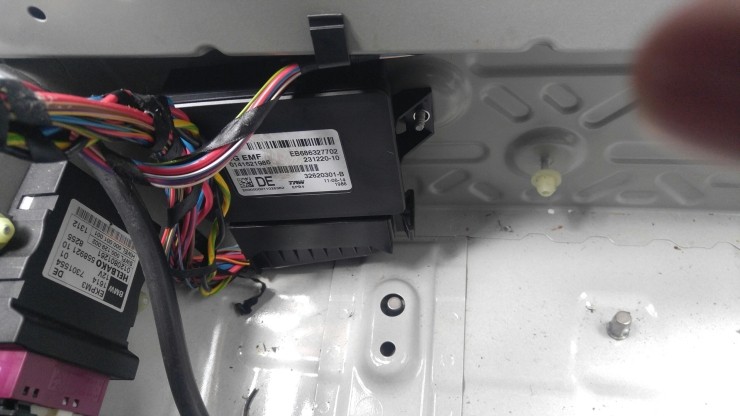

수분이 유입된 전자식사이드브레이크제어모듈 입니다.이놈도can통신을하지만 이모듈을교환후 남아있는고장코드를 진단합니다



어느분이 밋션작업을하시면서 밋션배선핀을 고정하시질 않았네요....

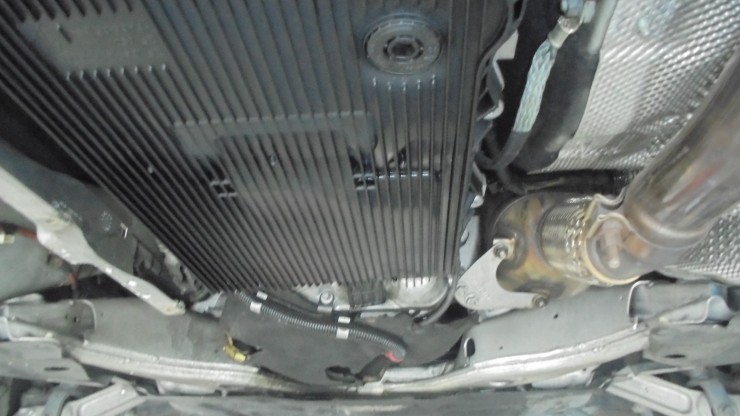

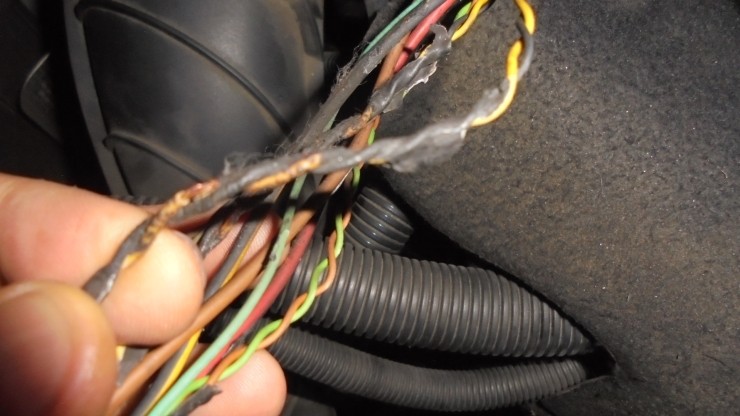

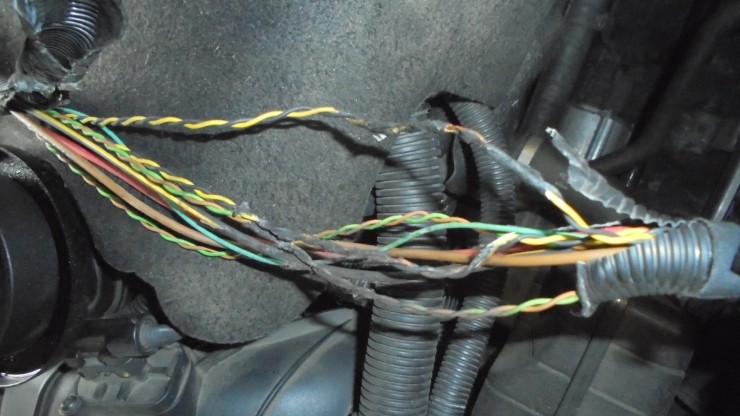

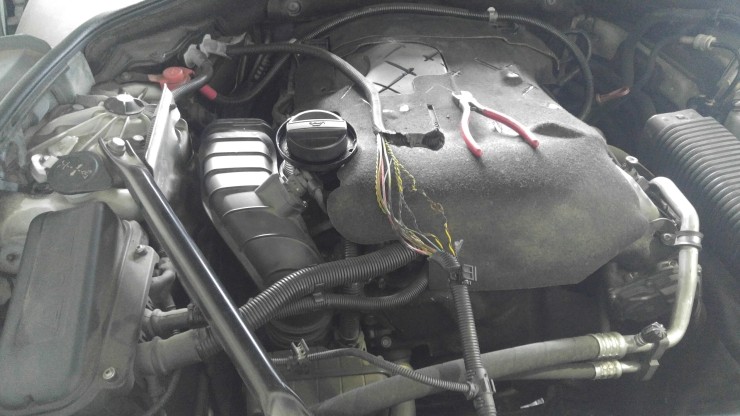

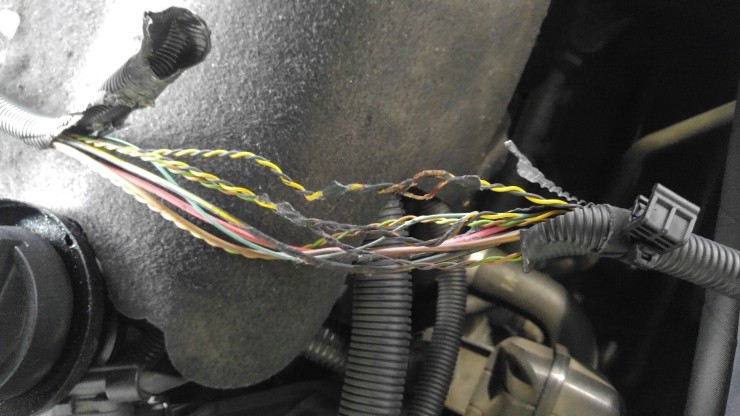

밋션으로 들어가는배선이 dpf에녹아서 합선이....

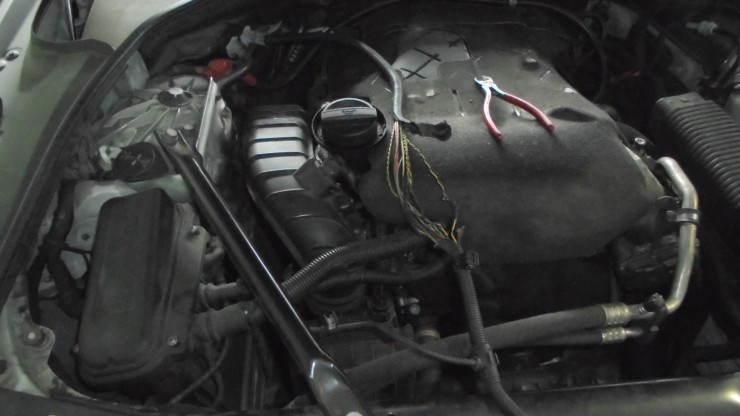

can배선을 가져다 일일히 납댐으로처리후 배선위치를 정상적으로 고정.장착합니다.

진단기로진단.모든게 정상으로돌아왔지만.

메카트로닉스에 문제가있어 수리후 밋션오일교환후

마무리 합니다.
